Novo

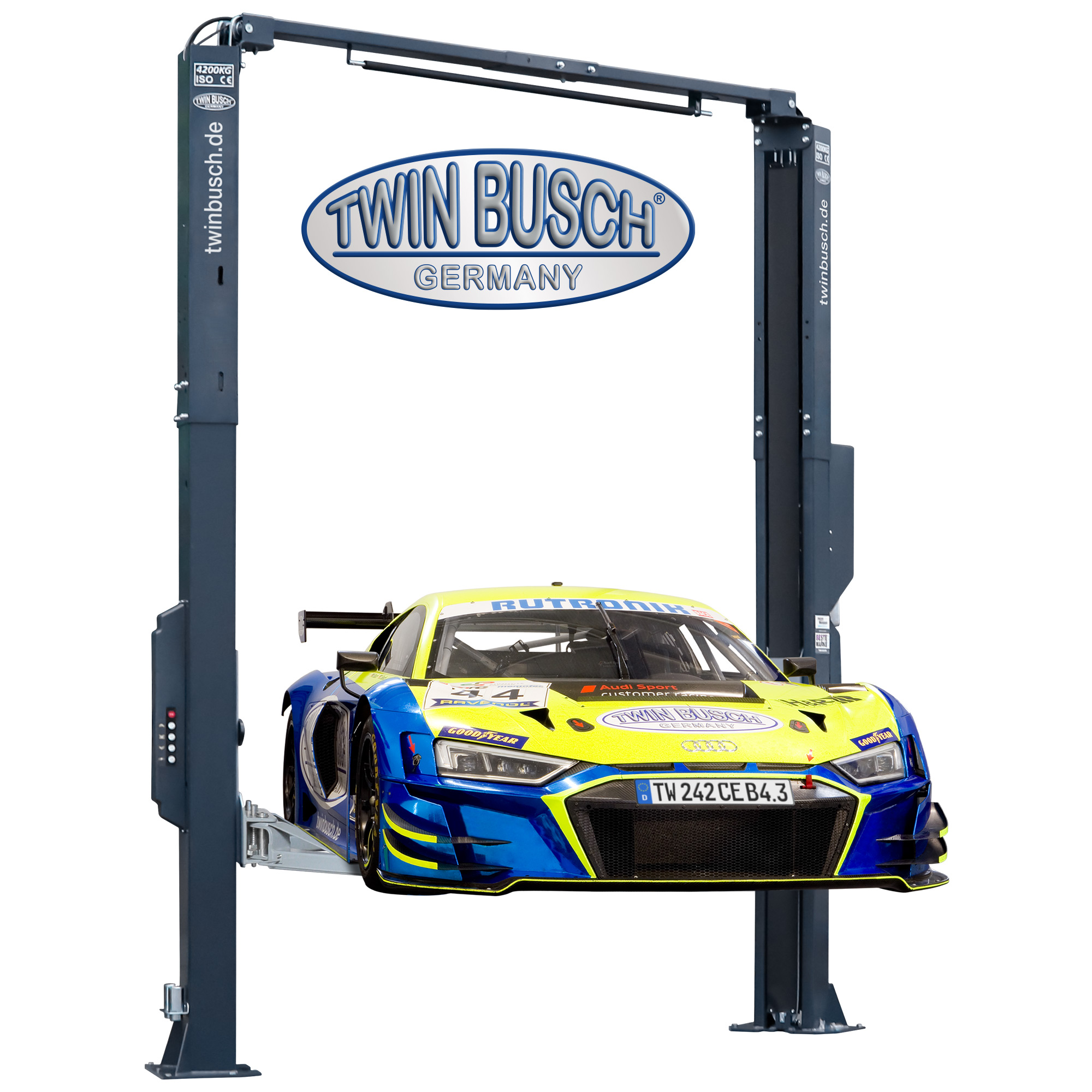

Dizalica dvostupna 4200kg 400 V TWINBUSCH gornja veza grey line
a Comfort-Line – bez barijera.
Podizna platforma Comfort-Line dobro je opremljena i stoga idealna za profesionalnu upotrebu u radionicama.
Ima automatsko otpuštanje sigurnosne brave i dvostupanjski okretni stol podesiv po visini s visinom zakretanja od samo cca. 85 mm. Osim toga, podizna platforma ima trodijelne teleskopske potporne krakove za veliko područje potpore.
Ovisno o vrsti vozila koje ćete podizati, stupovi se mogu montirati simetrično ili asimetrično.
Asimetrični dizajn omogućuje optimalan razmak otvaranja vrata za automobile s niskim položajima vrata, dok simetrični dizajn nudi više prostora između stupova za šira vozila. Možete birati između širine prolaza od 2872 mm i 3016 mm.
Visina dizalice može se pojedinačno odabrati ovisno o stropu ili visini vozila, s opcijama između 3867 mm i 4300 mm.
Za jednostavniju upotrebu, dizalica je opremljena dodatnom upravljačkom kutijom, tako da se TW242CEB4.3-G može upravljati s obje strane. Također ima gumb protiv podizanja koji omogućuje precizno spuštanje dizalice bez prethodnog automatskog podizanja.
Na vanjskoj strani svakog stupca nalazi se praktični držač za adaptere koji nudi prostor za sigurno pohranjivanje dva adaptera istovremeno.
Proizvodnost
Skupština
Značajke
- 1A Kvaliteta izrade s CE certifikatom
- Proizvedeno u skladu s ISO 9001
- Gumb protiv podizanja
- Upravljačka kutija na oba stupa, moguće upravljanje na oba stupa
- Može se postaviti simetrično ili asimetrično
- 3-dijelne teleskopske potporne ruke
- Samo cca. 85 mm visine zakretanja
- Zaštitni pokrov ispred stupova
- Automatsko sigurnosno zaključavanje i otključavanje
- Visokokvalitetni potporni stupovi izrađeni od specijalnog valjanog profila
- 2 hidraulična cilindra za snažno podizanje i spuštanje
- Automatski uređaj za zaključavanje potporne ruke
- Sinkronizirano upravljanje pomoću čeličnih užadi
- Kod simetrične montaže, širina prolaza (između stupova) može se odabrati između 2872 mm i 3016 mm
- Visina stupnog podizanja može se odabrati između 3867 mm i 4300 mm, ovisno o visini stropa ili vozila
- Praktični držači adaptera (jedan držač sa svake strane stupa) za dva adaptera
- NOVO: Uključuje poklopac motora
(moderan dizajn, zaštita od prašine i prigušivanje buke)
Tehnički podaci
Nosivost
4200 kg
Maksimalna visina podizanja
1900 mm/2080. godine
Niska točka podizanja
85 mm
Vrijeme podizanja, spuštanja (otprilike)
35/40 sekundi
Napajanje
400 V / 3 faze
Snaga motora
3,5 kW
Zaštita osiguračem
16 A / tip C
Težina
700 kg
Visina podizanja (okrenuta okretna ploča)
1900 mm
Visina podizanja (izvučen okretni stol)
1960 mm
Visina podizanja (bez utikača i okretne ploče)
2060 mm
Sigurnosno otpuštanje
automatski
Okretnica
2-stupanjski
Adapteri za transportere
neobavezno
Praškasto premazano
Da
Zaštita lanca stupa
Da
Poklopac motora
Da
Air-Kit
–
Gumb protiv podizanja
Da
Utičnica od 230 V smještena u upravljačkoj kutiji
Ne
Podna ploča
bez barijera
Ukupna širina/osnovna ploča (bez motora)
3733 mm
Visina posta
3867 mm ili 4300 mm
Potrebna dubina betona (posebno rješenje)
200 mm
Duljina podizne ruke / kratka
615 – 1150 mm
Duljina podizne ruke / duljina
745 – 1345 mm
Širina između stupova
2872 mm ili 3016 mm
Maks. visina
3718 mm ili 4151 mm
Maks. širina
2545 mm ili 2689 mm
Boja
RAL 7016 (antracit), RAL 7000 (siva)
Napomena:
Za pravilan rad ovog proizvoda potreban je povećani mrežni napon i nije opremljen dvopolnim mrežnim utikačem. Ugradnju opreme koja se ne može utaknuti mora izvršiti odgovarajući mrežni operater ili registrirana specijalizirana tvrtka, koja će vam također pomoći u dobivanju potrebnog odobrenja od odgovarajućeg mrežnog operatera za ugradnju opreme.
TW242CEB4.3-G – Pregled
Prilagođeno poravnanje
Visina stupnog dizala može se individualno odabrati ovisno o visini stropa ili vozila. Osim toga, stupno dizalo omogućuje pristup bez prepreka.
Upravljačka jedinica 1
Praktična upravljačka jedinica (klasa zaštite IP 54 i upravljački napon 24 V) opremljena je graničnim prekidačem za ograničenje visine podizanja i automatskim prekidačem za siguran rad.
Upravljačka jedinica 2
Dvije upravljačke jedinice (jedna po stupu) osiguravaju posebno visoku razinu udobnosti korištenja.
E-motor
Snažna hidraulična jedinica s visokokvalitetnom aluminijskom pumpom, sigurnosnim ventilom za previsok tlak i industrijskim elektromotorom, zaštićena robusnim poklopcem motora.
2-stupanjski gramofon
Stupno dizalo ima okretni stol s 2 stupnja podešavanja visine i niskom visinom zakretanja od samo 85 mm.
Sustav za zaključavanje ruku
Uređaj za blokiranje potporne ruke i mehanička kontrola sinkronizacije pomoću čeličnih sajli osiguravaju maksimalnu sigurnost.
Potporne ruke
Ravne, trodijelne teleskopske i zakošene potporne ruke. Sastavljanje potpornih ruku može biti simetrično ili asimetrično, što omogućuje optimalan razmak pri otvaranju vrata ili veći razmak između stupova.
Zaštita vrata
Zaustavnik vrata štiti vrata vašeg automobila sprječavajući njihovo nenamjerno zatvaranje.
Zaštitni poklopac stupa
Zaštitni poklopac štiti hidraulički cilindar od iskri tijekom zavarivanja i savijanja. Nudi visoku razinu sigurnosti i impresionira svojim atraktivnim izgledom.
Dimenzije proizvoda – Simetrična montaža
Dimenzije proizvoda – asimetrična montaža
Tip vozila / Međuosovinski razmak
Prikazana vozila su samo primjer kako biste bolje razumjeli različite međuosovinske razmake i duljine vozila.Naravno, moguće je spomenuti i razne druge proizvođače i modele vozila.
Ako imate bilo kakvih pitanja, rado ćemo vam osobno savjetovati! +49 (0) 6251-705 85-0 ili info@twinbusch.de
*Prikazana vozila podignuta su pomoću proizvođačevih ili alternativnih točaka za podizanje. Obratite pozornost na naše posebne Twin Busch adaptere kako biste osigurali sigurno podizanje, budući da neka vozila, posebno u klasi transportera, nemaju točke za podizanje kao većina automobila. Uvijek se pridržavajte relevantnih propisa o opremi proizvođača vozila. Uvijek se pridržavajte uobičajenih sigurnosnih mjera opreza tijekom podizanja i spuštanja, kao i ispravne raspodjele tereta, maksimalnog tereta i uvijek pročitajte priručnik za dizalicu.
Status vozila: 2024, Podložno tehničkim promjenama i pogreškama. Twin Busch GmbH pruža ovu grafiku isključivo u informativne svrhe! Twin Busch GmbH ni pod kojim uvjetima ne odgovara za preporuke s ove grafike.
Sadržaj isporuke
- Dizalo uklj. pogonsku jedinicu
- Produžeci za transporter (4 kom.)
- držači adaptera za utičnice
- 10 x teških sidara M16 (potrebno svrdlo od 16 mm)
- gumeni graničnici za vrata
- Engleski priručnik s uputama
- Ispitna knjižica i CE certifikat
- Ulje nije uključeno – može se naručiti po želji
- Automobil nije uključen
Troškovi dostave: TW242CEB4.3-400-G
| Zona | Troškovi |
|---|---|
| Njemačka | 229,00 € |
| Austrija | 299,00 € |
- Dizalo stiže pričvršćeno vijcima na transportni okvir.
- Imajte na umu da pristup za kamion od 7,5 t do 12 t mora biti omogućen za dostavu.
- Prema zakonima o međunarodnom prijevozu robe, vozač samo treba dostaviti robu do rubnika. Ako postoji ravan pristup vašoj hali ili garaži, prijevoznik će obično rado tamo dostaviti robu.
Dimenzije i težina
Video o dostavi
